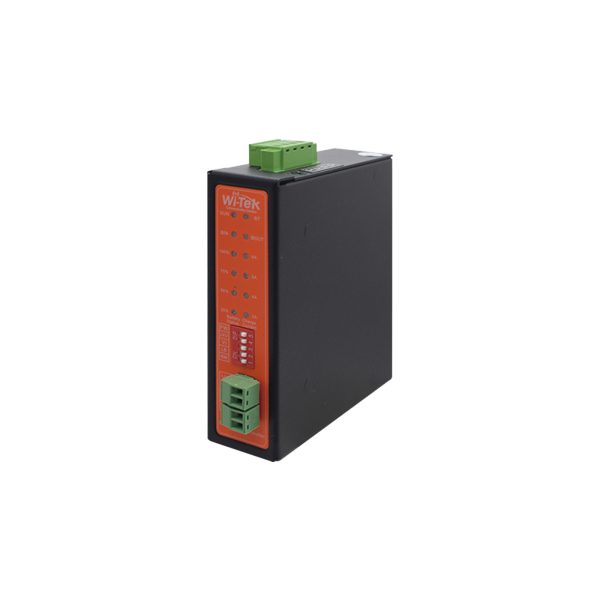

Referencia: WI-PS301-UPS
Security policy
(edit with the Customer Reassurance module)
Delivery policy
(edit with the Customer Reassurance module)
Return policy
(edit with the Customer Reassurance module)
.png)
.png)
.png)
.png)
| Especificaciones | |
|---|---|
| Dimensiones | 120 x 107 x 30 mm |
| Terminales | (2) Entradas solares (1) Entrada de batería (2) Entradas Vcc (1) Sensor de temperatura |
| Corriente de carga Máx | 8A |
| Entrada Panel Solar | 12 Vcc / 24 Vcc 400W (voltaje circuito abierto 18 Vcc hasta 32 Vcc) |
| Tipo de Batería | 12 Vcc Plomo-ácido 12.6 Vcc/ 14.8 Vcc Litio |
| Corriente de Salida | 12 Vcc/ 5A Máx ó 24 Vcc / 3A Máx (seleccionablevía DIP Switch) |
| Indicadores LED | Sun: Entrada Solar BT: Estatus de Batería Bin: Carga de la Batería Bout: Descagra de la Batería 25%-100%: Porcentaje de corriente de la Batería DGA: Porcentaje de corriente de carga |
| DIP Switch | PW: Power Hacia la izq: Controlador solar encendido Hacia la der: Controlaor solar apagado 24 Vcc: Hacia la izq: Las terminales VO tienen salida 24 Vcc / 3 A Máx Hacia la der: Las terminales VO tienen salida 12 Vcc / 5 A Máx VI: Hacia la izq: Entrada Vcc Hacia la der: Entrada Solar LB: Batería de Litio Hacia la izq: 14.8 Vcc 100Ah, carga máx 8A Hacia la der: 12.6 Vcc 100Ah, carga máx 8A BM: Hacia la izq: Batería de Litio, carga máx 8A Hacia la der: Batería de Plomo-ácido, carga max 8A |
| Características | |
| Nivel de protección | Protección contra sobrecargas 6kV |
| Instalación | Escritorio Montaje en pared Riel DIN |
| Certificaciones | CE, FCC, RoHS,UKCA,RCM |
| Temperatura de operación | -20 hasta 70° C |
| Otros | |
| Contenido del Paquete | Controlador Solar WI-PS301-UPS Guía de Usuario/Garantía |
